Промисловість та великі комерційні об’єкти постійно шукають шляхи оптимізації енерговитрат. Зростання тарифів на електроенергію та жорсткі екологічні стандарти змушують інженерів звертатися до альтернативних методів охолодження. Одним із найефективніших та економічно вигідних рішень для генерації холоду з використанням надлишкового або недорогого тепла є абсорбційна холодильна машина, яка дозволяє суттєво знизити споживання електрики на підприємстві. Ця технологія базується на використанні теплової енергії замість механічної роботи компресора, що кардинально змінює підхід до проєктування систем кондиціонування та промислового холодопостачання.
У цій статті ми детально розберемося в тому, як функціонують абсорбційні холодильні машини, з яких елементів вони складаються, які переваги надають бізнесу та в яких галузях їх впровадження є найбільш рентабельним.
Основний принцип роботи: фізика процесу без складних формул
На відміну від традиційних парокомпресійних чилерів, де рушійною силою є електричний компресор, абсорбційна холодильна машина використовує термічний компресор. Його робота базується на здатності певних рідин (абсорбентів) поглинати пари холодоагенту за низьких температур і виділяти їх під час нагрівання.
У більшості сучасних промислових установок як холодоагент виступає звичайна дистильована вода, а як поглинач – розчин бромистого літію (LiBr). Вода за умов глибокого вакууму здатна закипати при температурі близько 4-5 градусів за Цельсієм. Саме це фізичне явище дозволяє забирати тепло від охолоджуваного контуру (наприклад, системи кондиціонування будівлі) і генерувати необхідний холод.

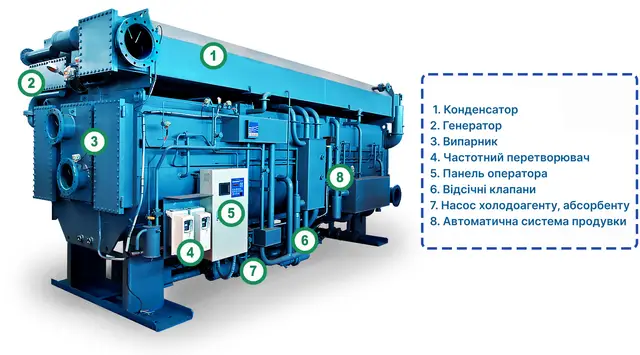

Ключові компоненти системи
Для того щоб зрозуміти, як саме тепло перетворюється на холод, варто розглянути будову агрегату. Стандартна конструкція включає чотири основні теплообмінні секції:
- Випарник: тут холодоагент (вода) розпилюється на трубки, якими циркулює вода від споживача (охолоджувана рідина). Через низький тиск холодоагент миттєво випаровується, забираючи тепло від трубок і охолоджуючи воду всередині них.
- Абсорбер: пари води з випарника потрапляють сюди, де вони зустрічаються з концентрованим розчином абсорбенту. Розчин поглинає пари, стаючи розбавленим. Цей процес супроводжується виділенням тепла, яке відводиться за допомогою градирні.
- Генератор (десорбер): розбавлений розчин перекачується насосом у генератор, де він нагрівається зовнішнім джерелом тепла (гарячою водою, парою або вихлопними газами). Під дією тепла вода випаровується з розчину, повертаючи йому високу концентрацію.
- Конденсатор: пари води, що виділилися в генераторі, надходять у конденсатор, де вони охолоджуються водою з градирні, знову перетворюючись на рідину, яка повертається у випарник для початку нового циклу.
Робочий цикл: крок за кроком
Процес є безперервним і замкненим. Спочатку тепло відводиться від будівлі чи технологічного процесу у випарнику. Потім це тепло, разом із тепловою енергією, витраченою на нагрівання в генераторі, скидається в навколишнє середовище через абсорбер і конденсатор. Зв’язуючою ланкою між усіма етапами є теплообмінник розчинів, який підігріває слабкий розчин перед тим, як він потрапить у генератор, і охолоджує міцний розчин перед його поверненням в абсорбер. Це значно підвищує загальний коефіцієнт корисної дії (СОР) системи.
Основні типи абсорбційних чилерів
Залежно від робочих речовин та джерела енергії, такі машини поділяються на кілька категорій. Розуміння цих відмінностей критично важливе для правильного вибору обладнання під конкретні завдання.

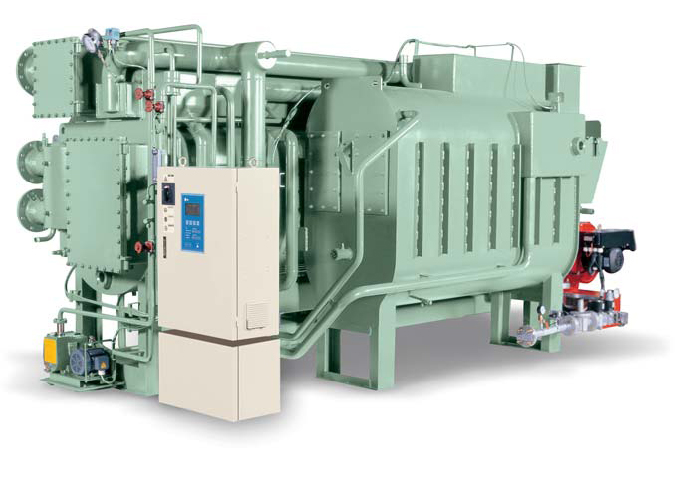

Бромистолітієві системи (АБХМ)
Це найпоширеніший варіант для систем центрального кондиціонування та процесів, де потрібна температура охолодженої води вище нуля (зазвичай від +5 до +7 °C). Вони використовують воду як холодоагент і розчин броміду літію як абсорбент.
Бромистолітієві агрегати бувають одноступінчастими (використовують низькопотенційне тепло, наприклад, гарячу воду 85-95 °C) та двоступінчастими (вимагають високопотенційного тепла, такого як пара під тиском або вихлопні гази турбін). Двоступінчасті моделі є значно ефективнішими, але потребують відповідного джерела енергії.
Водоаміачні системи
У цих машинах холодоагентом є аміак, а абсорбентом – вода. Головна перевага водоаміачних установок полягає в тому, що вони здатні генерувати мінусові температури (до -60 °C). Це робить їх незамінними у нафтохімічній промисловості, металургії та на великих підприємствах харчової галузі (м’ясокомбінати, холодильні склади, виробництво заморожених продуктів). Однак через токсичність аміаку такі системи вимагають дотримання суворих норм безпеки та зазвичай встановлюються поза межами приміщень з масовим перебуванням людей.
Порівняння технологій: абсорбція проти компресії
Щоб краще оцінити доцільність використання термокомпресійних технологій, варто порівняти їх із класичним компресійним обладнанням.
| Характеристика | Парокомпресійні чилери | Абсорбційні холодильні машини |
| Основне джерело енергії | Електрика | Теплова енергія (пара, гаряча вода, гази) |
| Споживання електроенергії | Дуже високе | Мінімальне (тільки для роботи невеликих насосів) |
| Рівень шуму та вібрацій | Високий (через потужні компресори) | Дуже низький (відсутні великі рухомі частини) |
| Термін служби | Близько 10-15 років | 20-25 років і більше (за умови правильного сервісу) |
| Екологічність (холодоагенти) | Фреони (потенціал глобального потепління) | Природні речовини (вода, аміак, сіль) |
| Вимоги до обслуговування | Регулярна заміна мастила, фільтрів | Контроль вакууму, хімічного складу розчину |
Переваги та недоліки використання
Як і будь-яке інженерне рішення, дана технологія має свої сильні та слабкі сторони, які впливають на період окупності інвестицій.
Основні переваги:
- Радикальне зниження витрат на електрику: оскільки основну роботу виконує тепло, електрика потрібна лише для панелі управління та циркуляційних насосів. Це знімає пікові навантаження з електромереж підприємства.
- Утилізація скидного (безкоштовного) тепла: можливість використовувати енергію, яка інакше просто викидалася б в атмосферу (наприклад, вихлопні гази когенераційних установок, гаряча вода після технологічних процесів).
- Екологічна безпека: відсутність шкідливих фреонів, які руйнують озоновий шар або посилюють парниковий ефект. Апарати використовують безпечні для природи матеріали.
- Висока надійність та низький знос: відсутність високошвидкісних компресорів під високим тиском мінімізує механічний знос обладнання, що робить системи довговічнішими.
- Безшумна робота: агрегати працюють дуже тихо, що дозволяє монтувати їх навіть поблизу зон, чутливих до шуму (лікарні, готелі).
Основні недоліки:
- Високі початкові капіталовкладення: вартість самого агрегату та його монтажу зазвичай вища, ніж у традиційних електричних чилерів.
- Значні габарити та вага: обладнання потребує міцного фундаменту та достатньо багато місця у технічному приміщенні.
- Потреба у потужних градирнях: процес потребує відведення великої кількості тепла, що вимагає встановлення більших градирень, порівняно з електричними аналогами.
- Специфічне обслуговування: персонал або підрядна організація повинні мати високу кваліфікацію для роботи з вакуумом та хімічними розчинами.

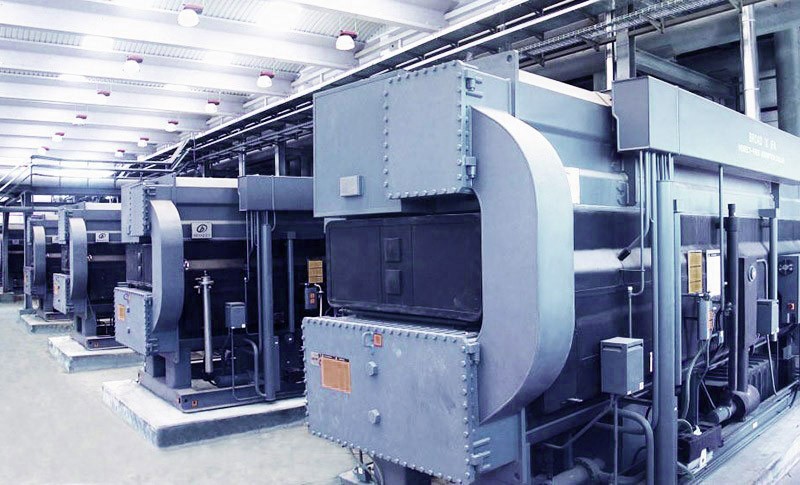

Сфери застосування: де це найефективніше?
Розуміючи, як функціонують такі машини, стає очевидним, що вони не є універсальним рішенням для кожного об’єкта. Їх застосування має економічний сенс там, де є доступ до дешевого або вторинного тепла. Абсорбційні холодильні машини демонструють найвищу рентабельність у наступних сферах:
- Тригенераційні комплекси (ТЕЦ та міні-ТЕЦ): при спільному виробництві електрики та тепла (когенерації) влітку часто виникає надлишок тепла. Направлення цього тепла на генерацію холоду дозволяє завантажити електростанцію на 100% цілий рік.
- Промислові підприємства: заводи хімічної, металургійної, нафтопереробної та скляної промисловості, які мають печі або викидають у повітря гарячі гази, можуть використовувати їх для забезпечення власних потреб в охолодженні.
- Великі медичні комплекси та дата-центри: об’єкти, які мають власні котельні або працюють у режимі безперебійного енергопостачання, можуть значно підвищити свою енергетичну безпеку.
- Сміттєспалювальні заводи та біогазові станції: енергія, отримана від спалювання відходів, може слугувати безкоштовним джерелом для мікроклімату адміністративних будівель.
Висновок
Абсорбційна холодильна техніка – це високотехнологічний та екологічний інструмент управління енергоресурсами. Хоча її впровадження вимагає значних початкових інвестицій та детального інженерного розрахунку, у довгостроковій перспективі вона здатна принести підприємству колосальну економію. Використовуючи побічне або дешеве тепло замість дорогої електроенергії, бізнес не тільки оптимізує свої операційні витрати, але й робить вагомий внесок у захист навколишнього середовища, зменшуючи вуглецевий слід та підвищуючи загальну енергоефективність своїх процесів.
