Для FPV-платформ стабільність радіоканалу визначає не лише якість відеопотоку, але й керованість апарата в умовах перешкод, складного рельєфу та змінної електромагнітної обстановки. Обмеження прямої видимості, затінення сигналу та втрати в ефірі призводять до деградації каналу, зростання латентності й ризику втрати зв’язку.
Що таке ретранслятор для FPV та принцип роботи

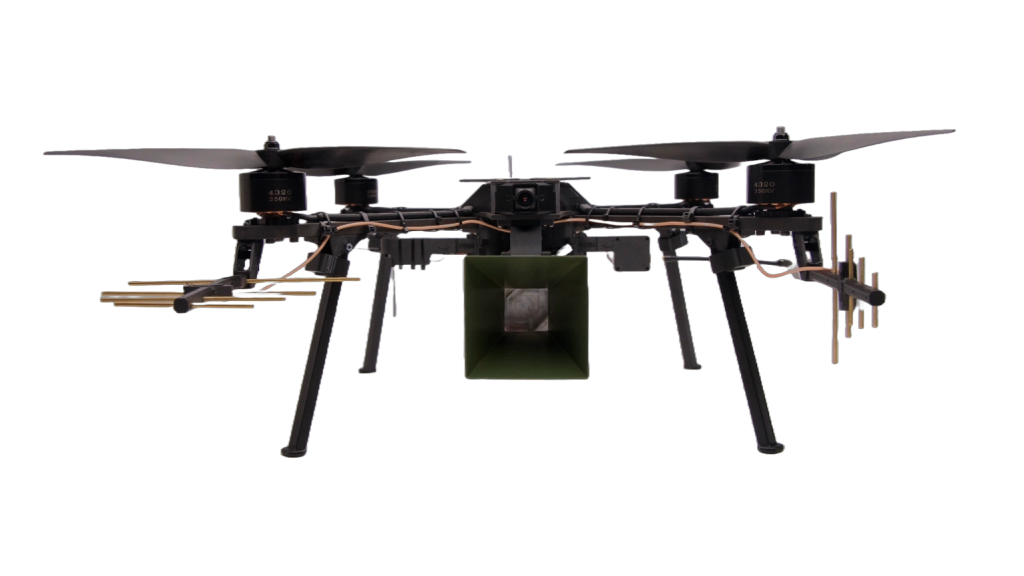

Ретранслятор для fpv – це проміжний вузол радіомережі, який приймає сигнал від передавача (дрона або наземної станції), обробляє та передає його далі з мінімальними втратами. На відміну від прямого каналу «передавач-приймач», система формує багатоланкову архітектуру, що дозволяє обходити перешкоди й збільшувати ефективну дальність.
Принцип роботи включає:
- прийом сигналу у визначеному діапазоні;
- фільтрацію та підсилення з урахуванням шумів;
- повторну передачу з оптимізованими параметрами;
- синхронізацію каналів для мінімізації затримок.
Задачі, які вирішує ретранслятор:
- розширення радіогоризонту;
- компенсація втрат у забудові чи пересіченій місцевості;
- підвищення стійкості до завад;
- резервування каналу зв’язку;
- оптимізація роботи в багатоканальних системах.
Від підсилювачів сигналу ретранслятор відрізняється принципово: підсилювач збільшує амплітуду разом із шумами, тоді як ретранслятор виконує регенерацію сигналу, відновлюючи його структуру та зменшуючи деградацію каналу.
Основні характеристики
Ключові параметри, що визначають ефективність ретрансляційного вузла:
- робочі частоти: 433 МГц, 868/915 МГц, 1.2 ГГц, 2.4 ГГц, 5.8 ГГц;
- вихідна потужність передавача: від 0.5 до 5 Вт залежно від конфігурації;
- чутливість приймача: до -100…-120 dBm;
- підтримка протоколів (CRSF, SBUS, MAVLink);
- затримка сигналу: зазвичай 5-20 мс;
- типи антен: спрямовані (patch, Yagi) та всеспрямовані;
- живлення: Li-ion/LiPo батареї 3S-6S або зовнішні джерела 12-24 В;
- енергоспоживання: 5-25 Вт;
- ступінь захисту: IP54-IP67 залежно від виконання;
- температурний діапазон: від -20°C до +50°C.
Переваги використання
Застосування ретранслятора для FPV дає змогу суттєво збільшити радіус роботи без підвищення потужності передавача на борту дрона. Це важливо для зниження енергоспоживання та теплового навантаження на бортові системи.
Стабільність зв’язку досягається завдяки оптимальному розташуванню ретранслятора, який можна винести на висоту або в зону з кращими умовами прийому. Це зменшує мультипатч-ефекти та екранування сигналу.
Якість передачі покращується завдяки регенерації сигналу, що забезпечує чистіший відеопотік і точніше керування. Це критично для FPV-операцій, де навіть незначні затримки чи спотворення впливають на результат.
На що звернути увагу під час вибору:
- Тип FPV-системи. Аналог чи цифра визначає вимоги до смуги пропускання, затримки та методів корекції помилок.
- Умови використання. Рельєф, наявність перешкод, очікуваний рівень РЕБ впливають на вибір частоти, антен і розміщення вузла (щогла, БПЛА-ретранслятор, транспорт).
- Надійність комплектуючих. Якість RF-тракту (фільтри, PA, LNA), температурні діапазони, захист від КСХ>2,0, екранування та вологозахист (IP-рівень).
- Можливість інтеграції. Сумісність із наземними станціями, телеметрією, наявність дистанційного керування потужністю/каналом, логування параметрів (RSSI, SNR, PER).
Ретранслятор для FPV є інженерно обґрунтованим рішенням для підвищення дальності та стабільності радіозв’язку в складних умовах, забезпечуючи контрольованість і якість передачі даних.
