Дерев’яний будинок — це тепло, затишок і постійний ризик пожежі від електропроводки. За статистикою ДСНС, несправність електрообладнання та проводки залишається головною причиною пожеж у приватному житловому секторі України.
І якщо в цегляному або бетонному будинку коротке замикання в штробі загрожує лише почорнілою стіною, то в дерев’яному — повним вигоранням конструкції за лічені хвилини. Саме тому прокладка кабелю по дереву без захисного кожуха — це не економія, а пряма загроза.
Що вимагають нормативи
Згідно з ПУЕ (Правила улаштування електроустановок), прокладка кабелів по горючих основах допускається лише в негорючих оболонках або трубах, що забезпечують локалізацію вогню. ДБН В.2.5-23:2010 додатково встановлює, що електропроводка в будинках з дерев’яних конструкцій повинна мати клас стійкості до поширення полум’я не нижче, ніж у самого кабелю.
На практиці це означає: навіть кабель ВВГнг(д) з оболонкою, що не підтримує горіння, потрібно прокладати в додатковому захисті — гофрі, металевій трубі або кабель-каналі з негорючого матеріалу.
Чому самої оболонки «нг» недостатньо? Тому що «не підтримує горіння» не означає «витримує коротке замикання». При КЗ температура в точці дуги сягає 3 000–5 000 °C — жодна полімерна ізоляція цього не витримає. Завдання гофри — не дати полум’ю перекинутися на дерев’яну конструкцію в ті секунди, поки автомат не відключить лінію.

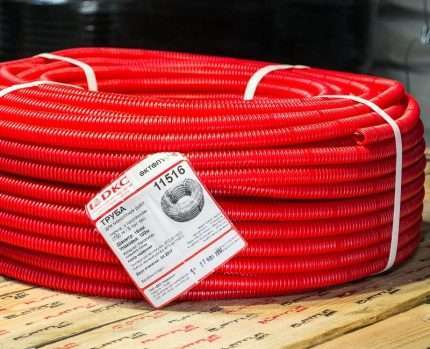

Гофра, металорукав чи труба: що обрати
ПВХ-гофра (сіра). Найпоширеніший варіант для прихованої прокладки в бетонних і цегляних стінах. Для дерев’яного будинку підходить обмежено — лише для відкритої прокладки по стінах і стелі, де кабель візуально контролюється. ПВХ не підтримує горіння, але при високій температурі плавиться і деформується. Клас горючості — зазвичай В2 (нормальногорюча).
Гофра з поліпропілену або поліаміду (чорна, синя). Стійка до УФ-випромінювання та вологи, підходить для зовнішньої прокладки та вологих приміщень. Для дерев’яного будинку — аналогічно ПВХ: тільки відкрита прокладка.
Металорукав (гнучка металева труба). Оцинкована сталь, згинається без інструменту, витримує значні механічні навантаження. Для прихованої прокладки в дерев’яних стінах — базовий мінімум. Металорукав локалізує полум’я при КЗ і не дає вогню вийти назовні. Мінус — не є герметичним без спеціальних з’єднувачів, тому для вологих зон потрібні додаткові ущільнення.
Металева труба (сталь, мідь). Максимальний рівень захисту. Прихована прокладка в дерев’яних стінах і перекриттях — ідеальне рішення з точки зору пожежної безпеки. Труба повністю локалізує дугу КЗ і витримує прогар кабелю будь-якого побутового перерізу. Мінус — висока вартість, трудомісткість монтажу, необхідність заземлення труби.
Обрати гофру для кабелю потрібного типу, діаметру та матеріалу варто ще на етапі проектування — коли відомі траси, кількість кабелів у кожній гофрі та спосіб прокладки (відкрита чи прихована).
Як підібрати діаметр
Кабель повинен займати не більше 40% внутрішнього перерізу гофри — це вимога ПУЕ для забезпечення тепловідведення та зручності протягування. Практичні орієнтири:
| Кабель | Зовнішній ∅ кабелю | Мінімальний ∅ гофри |
|---|---|---|
| ВВГнг 3×1,5 | ~9 мм | 16 мм |
| ВВГнг 3×2,5 | ~10,5 мм | 20 мм |
| ВВГнг 3×4 | ~12 мм | 20 мм |
| ВВГнг 3×6 | ~13,5 мм | 25 мм |
| ВВГнг 5×2,5 | ~13 мм | 25 мм |
Якщо в одну гофру закладається два кабелі (наприклад, силовий і слабкострумовий в одній трасі) — діаметр збільшується на крок. Два кабелі 3×2,5 — мінімум 25 мм.
Відкрита чи прихована прокладка: що безпечніше

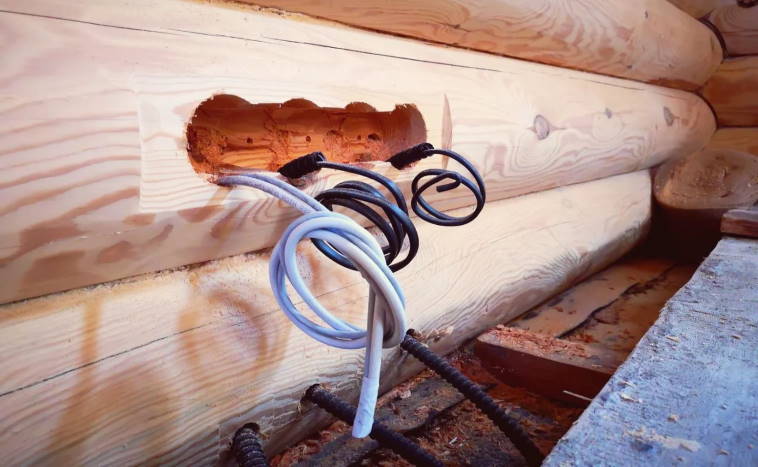

Парадокс дерев’яного будинку: прихована прокладка виглядає естетичніше, але вимагає значно серйознішого захисту. Кабель у стіні або перекритті недоступний для огляду — якщо з’єднання почне грітися, ви дізнаєтесь про це лише коли з’явиться запах або дим. Тому для прихованої прокладки в дереві — тільки металорукав або металева труба.

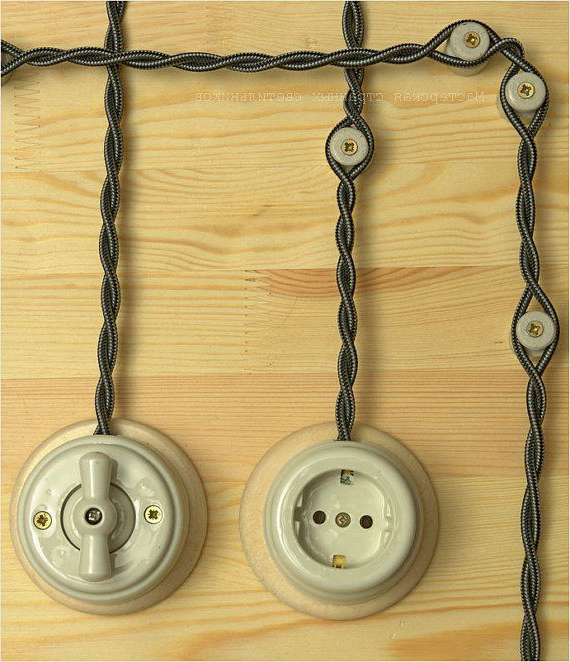

Відкрита прокладка простіша та дешевша: кабель у ПВХ-гофрі або кабель-каналі кріпиться до стіни кліпсами. Візуально менш привабливо, зате будь-яке пошкодження або нагрів видно одразу. Для дачних будинків, мансард і господарських приміщень це оптимальний варіант.
Типові помилки монтажу
Перша — прокладка кабелю без гофри «під вагонкою». Логіка така: кабель нг(д), горіти не буде, а вагонка все одно закриє. Але вагонка — це суцільне дерево навколо кабелю, і при КЗ саме вона загориться першою. Без металевого захисту це пряме порушення ПУЕ.
Друга — використання гофри заниженого діаметру. Кабель заходить із зусиллям, протягнути його на довгій ділянці неможливо, а тепловідведення порушується. Результат — перегрів навіть при номінальному навантаженні.
Третья — з’єднання кабелів усередині гофри. Будь-які з’єднання повинні виконуватися тільки в розподільних коробках, доступних для огляду. Скрутка або клема всередині гофри в товщі стіни — це місце, яке ніколи не буде перевірено і яке з найбільшою ймовірністю стане причиною проблем.
Четверта — ігнорування заземлення металорукава. Металева оболонка повинна бути заземлена з обох кінців. Без заземлення при пробої ізоляції на металорукав він опиниться під напругою — і дотик до нього стане небезпечним для життя.
