Как подобрать компрессор для холодильника: основные параметры и порядок выбора

Компрессор обеспечивает циркуляцию хладагента по холодильному контуру и поддерживает необходимую температуру в камерах. При его поломке агрегат обычно меняют целиком. Однако подобрать замену только по внешнему виду или размеру корпуса нельзя: похожие компрессоры могут отличаться хладагентом, холодопроизводительностью и рабочим диапазоном.

Лучший вариант — установить оригинальную модель или рекомендованный производителем аналог. Если такого компрессора нет в продаже, замену подбирают по совокупности технических характеристик.

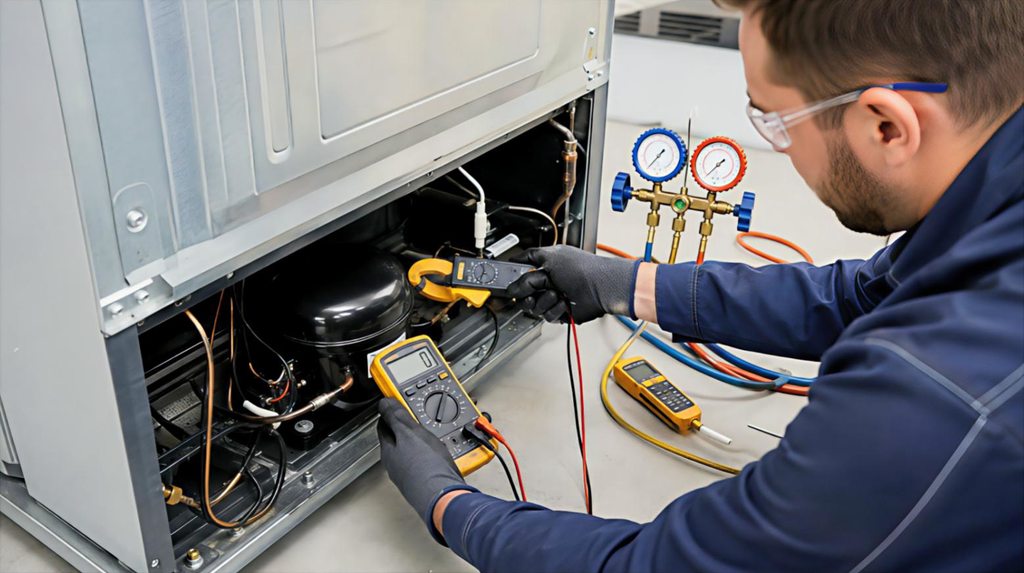

Убедитесь, что компрессор действительно неисправен

Прежде чем искать замену, необходимо подтвердить неисправность компрессора. Отсутствие охлаждения также может быть связано с утечкой хладагента, засорением капиллярной трубки, неисправностью пускового реле, вентилятора, датчика температуры или системы оттайки.

Если компрессор включается, но холодильник плохо охлаждает, причиной может быть недостаток хладагента или ограничение его циркуляции. Поэтому подбор нового агрегата начинают только после диагностики холодильника и подтверждения неисправности старого компрессора.

Какие данные нужны для подбора

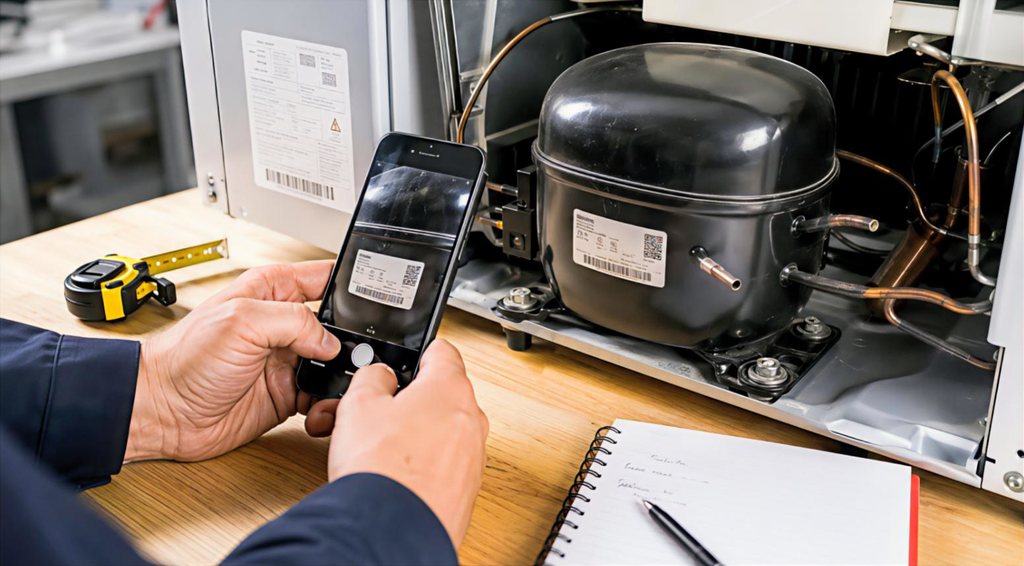

Основная информация указана на шильдике компрессора и заводской табличке холодильника. Перед демонтажем желательно сфотографировать маркировку, расположение трубок и креплений.

Для подбора потребуются следующие данные:

Если маркировка старого компрессора повреждена, модель можно определить по документации холодильника. Для этого потребуется полное обозначение техники с заводской таблички.

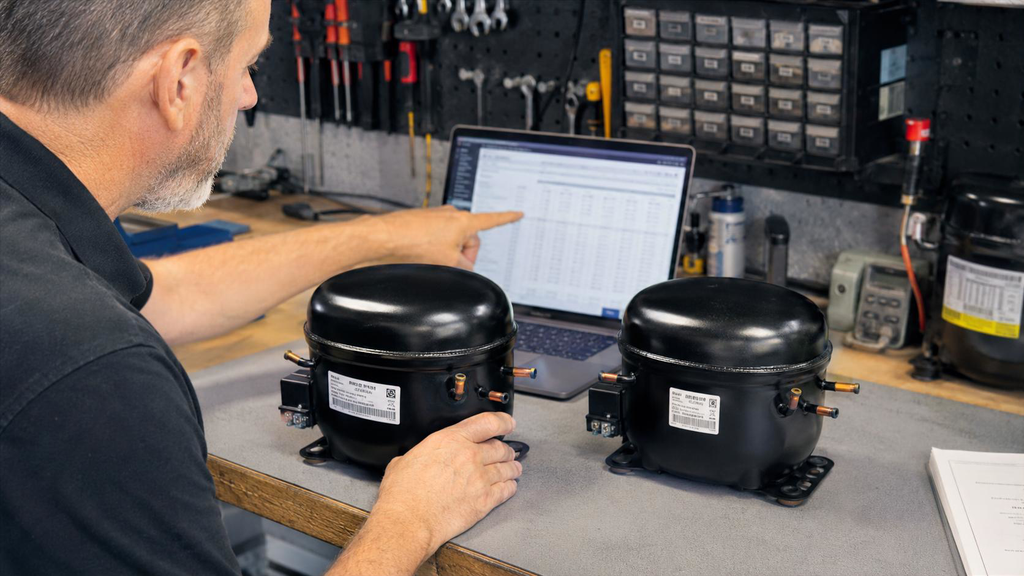

Подбор по модели компрессора

Сначала следует найти старый компрессор по его полному коду. Производители часто выпускают несколько версий одной серии, поэтому нельзя ориентироваться только на первые буквы или цифры маркировки.

Окончание кода может указывать на другой хладагент, напряжение, частоту сети, рабочий диапазон или конструктивное исполнение. Две модели с похожими названиями не обязательно являются взаимозаменяемыми. Если оригинальный компрессор снят с производства, нужно проверить официальную таблицу аналогов. При отсутствии прямой замены характеристики нового агрегата сравнивают с техническими данными старого.

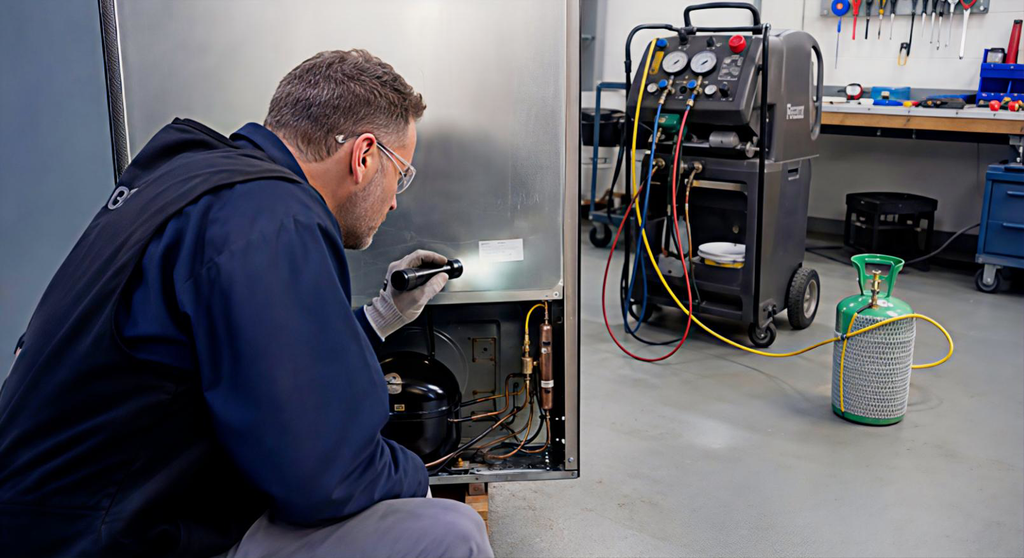

Подбор по типу хладагента

Новый компрессор должен быть предназначен для того хладагента, который используется в холодильнике. В бытовой технике чаще всего встречаются:

• R600a — изобутан, применяемый в большинстве современных холодильников;
• R134a — распространённый в технике предыдущих поколений;
• R290 — пропан, который чаще используется в торговом холодильном оборудовании;
• R12 — хладагент, встречающийся в старых холодильниках.

Хладагенты отличаются рабочим давлением, плотностью, температурой нагнетания и требованиями к смазке. Поэтому компрессор для R134a нельзя считать подходящей заменой модели для R600a, даже если совпадают размеры и производительность. Особого внимания требуют R600a и R290, поскольку это горючие хладагенты. Для них используются специально предназначенные компрессоры и соответствующие электрические компоненты.

Подбирая фреон для холодильника после замены компрессора, используйте только тот тип хладагента, который указан производителем на заводской табличке оборудования. Замена R600a на R134a или наоборот без соответствующей переделки системы недопустима.

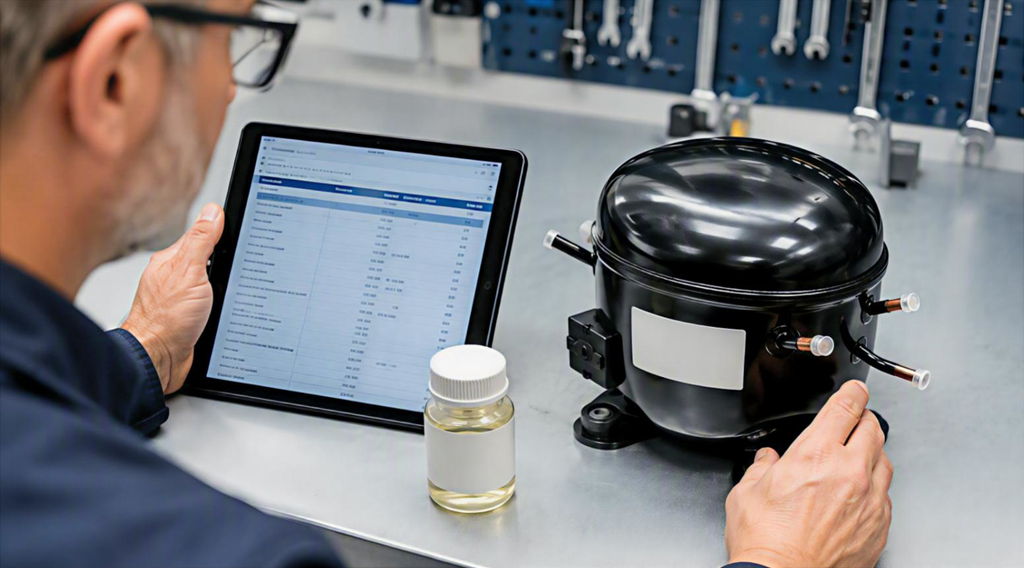

Совместимость компрессорного масла

Компрессорное масло смазывает внутренние детали агрегата и частично циркулирует вместе с хладагентом. Поэтому оно должно быть совместимо как с новым компрессором, так и с используемым хладагентом. При подборе проверяют тип и вязкость масла по технической документации производителя. Ориентироваться только на общее правило, что определённому хладагенту всегда соответствует один вид масла, не следует: требования могут отличаться в зависимости от модели.

Новый компрессор обычно поставляется с уже заправленным маслом. Если он является официальной заменой и предназначен для того же хладагента, дополнительная заправка чаще всего не требуется.

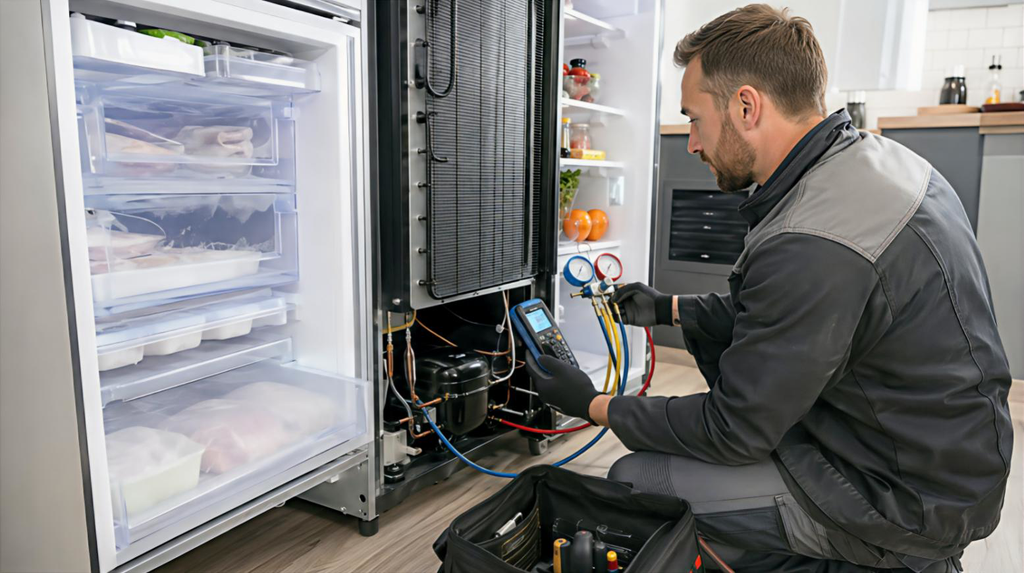

Выбор рабочего диапазона: LBP, MBP или HBP

Рабочий диапазон показывает, при каких температурах испарения может использоваться компрессор:

1. LBP – Компрессоры LBP рассчитаны на низкие температуры испарения. Они устанавливаются в бытовых холодильниках с морозильной камерой, морозильных шкафах и ларях.
2. MBP – Компрессоры MBP применяются в среднетемпературном оборудовании: холодильных шкафах, витринах и охладителях напитков.
3. HBP – Модели HBP предназначены для высоких температур испарения и используются в отдельных видах холодильного и климатического оборудования.

Некоторые агрегаты имеют расширенный диапазон, например LBP/MBP. Такая возможность должна быть указана производителем. Нельзя устанавливать MBP-компрессор вместо LBP только из-за совпадения размеров и напряжения: в низкотемпературном режиме он может перегреваться или не обеспечивать нужную температуру.

Подбор по холодопроизводительности

Холодопроизводительность показывает, какое количество тепла компрессор способен отвести за определённое время. Это один из главных параметров при выборе аналога.

Она зависит от:

• температуры кипения хладагента;
• температуры конденсации;
• температуры всасываемого газа;
• типа хладагента.

Сравнивать два компрессора можно только при одинаковых исходных условиях. Значения, полученные по стандартам ASHRAE, CECOMAF или EN 12900, могут отличаться. Поэтому цифры из разных каталогов без учёта условий испытания нельзя сравнивать напрямую.

Слишком слабый компрессор будет долго работать, медленно набирать температуру и может не справиться с охлаждением в жаркую погоду. Слишком производительный агрегат способен вызвать частые запуски, неравномерное охлаждение и нарушение работы системы с установленной капиллярной трубкой.

Подбирать компрессор с большим запасом производительности не нужно. Его характеристики должны соответствовать испарителю, конденсатору, капиллярной трубке и температурному режиму холодильника.

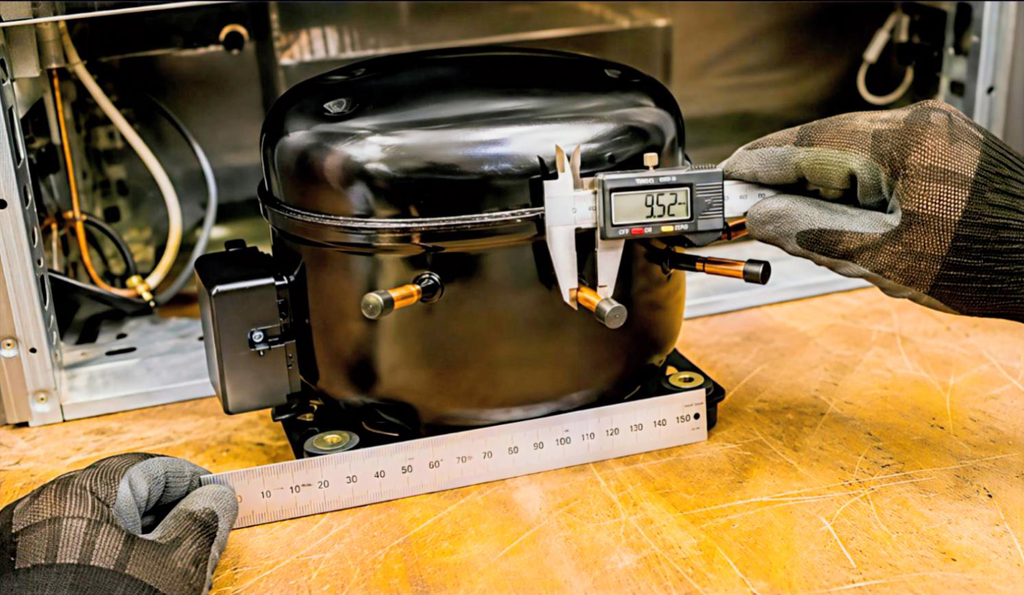

Физические размеры и расположение трубок

После проверки технических характеристик необходимо убедиться, что компрессор можно установить в холодильник.

Сравнивают:

• высоту и диаметр корпуса;
• расстояние между монтажными опорами;
• расположение всасывающего и нагнетательного патрубков;
• диаметр присоединительных трубок;
• положение сервисного патрубка;
• доступное место в компрессорном отсеке.

Небольшое отличие в расположении трубок обычно допускается, если их можно соединить без резких изгибов и механического напряжения. Сильное натяжение трубок увеличивает вибрацию и со временем может привести к трещине или утечке хладагента. Крепления и резиновые опоры также должны подходить по размеру. Неправильная установка может увеличить шум и передавать вибрацию на корпус холодильника.

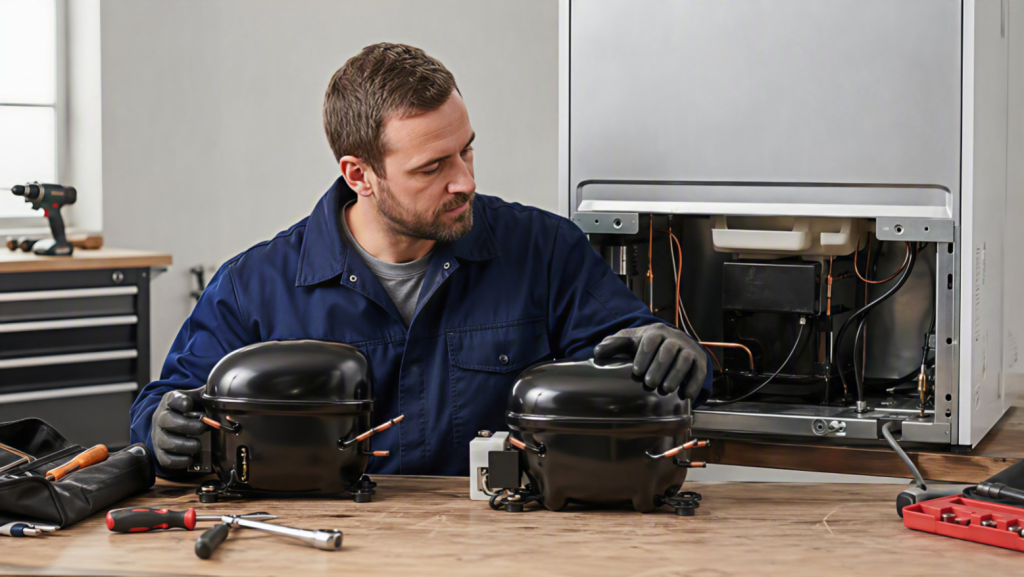

Пример подбора

Предположим, старый компрессор работает на R600a, рассчитан на напряжение 220–240 В и частоту 50 Гц, имеет диапазон LBP и установлен в холодильнике с морозильной камерой.

В первую очередь следует найти эту модель по полному коду. Если она больше не выпускается, подбирается LBP-компрессор для R600a с аналогичными электрическими параметрами и близкой холодопроизводительностью при одинаковых температурах кипения и конденсации. После этого сравнивают габариты, расположение креплений и патрубков. Одного совпадения хладагента и размера корпуса для правильного подбора недостаточно.

На последок

Для правильного подбора компрессора необходимо определить его полную модель, хладагент, рабочий диапазон, холодопроизводительность и электрические параметры. После этого проверяют совместимость масла, размеры, крепления и расположение трубок.

Предпочтение следует отдавать оригинальной модели или официальному аналогу. Если прямой замены нет, новый компрессор подбирают по совокупности характеристик, а не только по внешнему сходству или одному совпадающему параметру.
